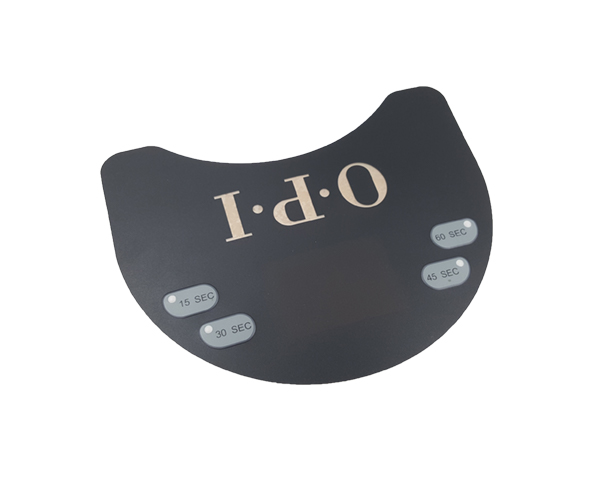

FPC薄膜按鍵開關的介紹

　　FPC薄膜按鍵開關的介紹

　　薄膜按健(Metaldomearray)，是一塊帶觸點的PET薄片（包括金屬彈片也叫鍋仔片），用在PCB、FPC等線路板上作為開關使用，在使用者與儀器之間起到一個重要的觸感型開關的作用。與傳統(tǒng)的硅膠按鍵相比，薄膜按鍵具有更好的手感、更長的壽命，可以間接地提高使用導電膜的各類型開關的生產效率。薄膜按鍵上的觸點位于PCB板上的導電部位(大部分位于線路板上的金手指上方），當按鍵受到外力按壓時，觸點的中心點下凹，接觸到PCB上的線路，從而形成回路，電流通過，整個產品就得以正常工作。

　　薄膜按鍵的簡介

　　薄膜按鍵都是“按鍵+薄膜”的基本結構，所以，按鍵的手感、特色等很大方面都取決于薄膜按鍵的設計?？紤]到開關觸點的分離和回彈的可靠性，薄膜的厚度一般選擇在0.-0.2mm為最佳,過薄回彈無力，觸點分離不靈敏。過厚反應遲鈍增加操作力度。鍵體較大，如方形按鍵對角線長度或園形鍵按鍵直徑大于時，選用0.15或0.2毫米厚的薄膜。薄膜稍厚，反彈有力，鍵體經多次按后薄膜松弛的傾向較小，從而保證觸點的正常工作。當隔離層愈薄，電路基材薄膜厚度應該要厚，過薄的薄膜容易出現(xiàn)觸點的自通。平面型按鍵允許選用稍厚一點的薄膜材料，而用作于電路觸點鼓泡的薄膜一般宜采用0.毫米厚的薄膜，只有在鼓泡球徑大而球頂?shù)南腋咻^小的情況下，才宜采用較厚的薄膜。薄膜按鍵是電子按鍵產品中必備的構成結構，它是金屬彈簧片按鍵產品和導電膠按鍵產品內置的導電膜，薄膜按鍵的作用是起到按鍵產品中的開關導電作用，常用在PCB以及FPC線路板上的導電薄片。薄膜按鍵的結構非常簡單，直接將接觸的按鍵蓋、鍵帽取下以后可以看到按鍵下方的薄膜電路和電路板。
